Unique Mixproof Large Particle

For applications with very large particles or highly viscous fluids, this valve offers the same basic advantages as Unique mixproof valves but are specially designed with large openings up to 45 mm in diameter.

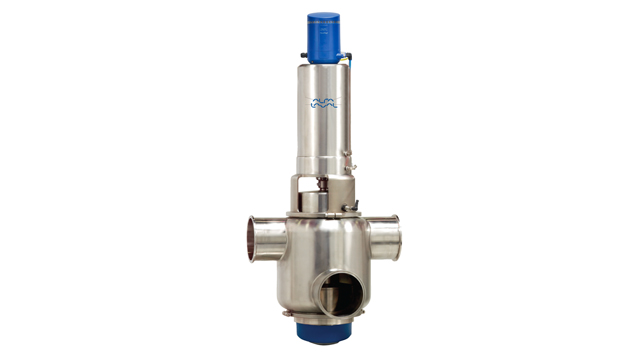

Unique Mixproof Large Particle w ThinkTop V70 640x360

Cost effective mixproof valve

Alfa Laval Unique mixproof valves feature two independent plugs, which means that a single Unique mixproof valve can often replace two or more valves of other types.

Exceptional spillage-free operation

A state-of-the-art double-seat design provides long-lasting, spillage-free operation thus minimizing the risk of product contamination. The use of double lip seals provides added protection to ensure safe and hygienic operation.

Easy valve to maintain and clean

Unique mixproof valves feature a top-loaded design, making maintenance fast and easy. It also features no adjustable components, a maintenance-friendly actuator and built-in leakage detection on all seals. Unique mixproof valves meet most hygienic standards and can be supplied with the optional SpiralClean cleaning system.

You get the full benefit of using Unique mixproof valves by combining them with Alfa Laval ThinkTop and ThinkTop Basic valve sensing and control units.

Valve clusters - customized flow solutions

We are specialists in providing pre-built valve clusters customized to meet specific, individual requirements.
Our expertise helps ensure you the most efficient flow management, using as few components as possible and dealing effectively with key issues that include thermal cycling, cleanability, drainability and flow control.
Alfa Laval valve clusters can be supplied pre-assembled and pre-tested as well as fully wired and with all the necessary pneumatic tubing, junction boxes and control panels pre-connected.
This means you can bring even complex installations online as quickly as possible, saving time and avoiding lost revenue associated with on-site troubleshooting and downtime.

For more information, please refer to Documentation and to the Selection Guide (below).

For cost-effective alternatives to the Unique mixproof valve range, Alfa Laval also offers standard SMP mixproof valves.

Prednosti proizvoda

  • Isplativo
  • Bezbedan i higijenski rad
  • Lako se održava i čisti

Kako radi

Konstrukcija

Jedinstveni koncept ventila koji sprečava mešanje tečnosti zasnovan je na nizu osnovnih komponenti, uključujući telo ventila, čep ventila, aktuator i opcije za čišćenje i dodatke koji podržavaju širok spektar primena. Koristeći ove komponente, možete napraviti jedinstveni ventil koji sprečava mešanje tečnosti koji odgovara vašim tačnim zahtevima procesa.

Da bi se olakšalo održavanje, Unique Mixproof ventil takođe ima otvore za detekciju curenja koji unapred obaveštavaju o habanju ili oštećenju statičkih o-prstenova. Rukovaoci mogu vizuelno da pregledaju ventil u bilo kom trenutku bez potrebe da ga rastavljaju. Unique Mixproof prošireni prikaz w ThinkTop V70.png
Unique Mixproof exploded view w ThinkTop V70.png

Princip rada

Alfa Laval Unique ventil protiv mešanja je normalno zatvoreni (NC) ventil koji se kontroliše sa udaljene lokacije pomoću komprimovanog vazduha.

Za razdvajanje dve tečnosti, ventil ima dve nezavisne zaptivke. Prostor između dve zaptivke čini komoru za atmosfersko curenje. U retkim slučajevima slučajnog curenja proizvoda, proizvod teče u komoru za curenje i ispušta se kroz otvor za curenje.

Kada je ventil otvoren, komora za curenje je zatvorena. Proizvod tada može da teče sa jedne linije na drugu bez curenja. Ventil se lako može očistiti i zaštititi od uticaja vodenog udara u skladu sa specifičnim zahtevima procesa i konfiguracijom ventila. (Nema izlivanja proizvoda tokom rada ventila).

SpiralClean sistem

Alfa Laval nudi svoj eksterno povezani CIP sistem "SpiralClean". Ovaj sistem obezbeđuje higijenski rad u zahtevnim primenama gde čišćenje Unique Mixproof-a pomoću funkcije podizanja sedišta i guranja sedišta nije dovoljno. SpiralClean sistem se može dodati za čišćenje gornjih i donjih čepova i za ispiranje komore za curenje ventila. Koristeći manje tečnosti za čišćenje, pomoćnih sredstava i vremena, SpiralClean čisti temeljnije i efikasnije od konvencionalnih eksterno povezanih CIP uređaja.

Još jedna velika prednost: SpiralClean omogućava da jedinstveni ventil koji sprečava mešanje tečnosti radi u aseptičnim uslovima, stvarajući parnu barijeru u atmosferi nakon primene pare na CIP cevi.Unique-Mixproof-spiral-clean-640k360.png

Opcije

    • 3-A verzija dostupna na zahtev
    • Zaptivke navlažene proizvodom HNBR, NBR ili FPM
    • Muški delovi ili stezaljke u skladu sa zahtevanim standardom
    • Kontrola i indikacija: ThinkTop V70
    • Indikacija za detekciju podizanja gornjeg sedišta

Video snimci servisa i održavanja od 360°

Alfa Laval Unique ventili koji sprečavaju mešanje tečnosti - zamenite aksijalnu zaptivku

Alfa Laval Unique ventili koji sprečavaju mešanje tečnosti - zamenite radijalnu zaptivku

Alfa Laval Unique ventili koji sprečavaju mešanje tečnosti - zamenite zaptivke navlažene proizvodom
