Printed circuit heat exchangers

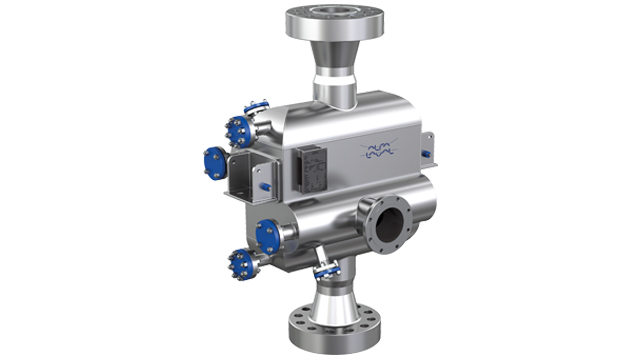

Verujte rezultatima iz 15 godina dokazanih performansi. Alfa Laval izmenjivači toplote sa štampanom pločom (PCHE) kombinuju superiornu robusnost i integritet sa izuzetno visokom brzinom prenosa toplote, u jedinici koja je do 85% manja i lakša od uporedivih izmenjivača cev-u cevi i spiralnih izmenjivača Jedinstveni dizajn rezultira odličnim performansama, nižim troškovima instalacije i rada, kao i poboljšanom bezbednošću. Svaka jedinica je takođe potpuno prilagodljiva prema vašim tačnim potrebama
Prvoklasna efikasnost sa najmanjim mogućim otiskom
- Dizajn od potpuno nerđajućeg čelika, dostupan u standardnim konfiguracijama ili potpuno prilagođen
- Robusni dizajn rukuje pritiscima do 1.250 bara (18.125 psi) i temperaturama u rasponu od -253°C (-423°F) do 540°C (1004°F)
- Imun na pulsacije pritiska fluida i vibracije izazvane protokom fluida, što može izazvati kvarove usled zamora
- Potpuno u skladu sa ASME kodeksom kotla i posude pod pritiskom (Odeljak VIII, Odeljak 1 sa U sertifikacionom oznakom) i CE oznakom ( PED 2014/68/EU)
- Usklađenost sa ISO 19880 i SAE J2601 za dozatore vodonika.
Izmenjivači toplote sa štampanom pločom Alfa Laval su ultrakompaktno rešenje za poboljšanje održivosti u primenama na moru, nafti i gasu, toplotnoj i obnovljivoj energiji (kao što su sistemi za skladištenje toplotne energije, superkritični ciklusi snage CO2, predgrevanje gasnog gasa gasne turbine i stanice za snabdevanje vodonikom itd.).
Foto-hemijski urezani fluidni mikrokanali pružaju izuzetno visoke toplotne performanse, dok najsavremenije difuziono zavarivanje (vezivanje) proizvodi čvrsto jezgro prepuno prostora za prenos toplote.
Kombinovani rezultat je maksimalna efikasnost i minimalni otisak, čime se obezbeđuje najniži ukupni trošak životnog ciklusa.
Primene
Izmenjivači toplote sa štampanom pločom Alfa Laval dizajnirani su posebno za pružanje neuporedive kompaktnosti i efikasnosti u čistim i visokim pritiscima koji su izvan mogućnosti drugih izmenjivača toplote zavarenih ploča. Robusni dizajn može pouzdano da podnese pritiske u rasponu od punog vakuuma do 1.250 bara (18.125 psi).
Tipične pomorske primene uključuju isparavanje pod visokim pritiskom u sistemima za snabdevanje gorivim gasom (FGSS), LNG regasifikaciju na FSRU i SRV™ posudama. U energetskom sektoru izmenjivači sa štampanom pločom se koriste u obradi gasa i primeni kriogenog LNG. Tipično, to su sistemi za kompresiju gasa na moru, ugljovodonični gas i tačka rose. U LNG, gde je poželjan visok povrat energije, koriste se u sistemima End Flash Gas i BOG manipulativnim sistemima. Takođe se mogu naći u primenama predgrevanja turbinskog loživog gasa i superkritičnog ugljen-dioksida (sCO2) za proizvodnju električne energije.
U primenama obnovljive energije PCHE se pokazuju kao odlična tehnologija koja se uklapa u procese skladištenja energije dugog trajanja na visokim temperaturama (LDES), kao i u evoluirajuće nišne pozicije u hvatanju ugljenika.
Kombinujući dokazane prednosti našeg klasičnog PCHE dizajna sa našom 3DPlate™ tehnologijom protiv smrzavanja, takođe se otvara upotreba u celom energetskom lancu stanice za snabdevanje vodonikom od tečnosti do gasa. U stanicama za snabdevanje vodonikom, Alfa Laval PCHE su idealno rešenje za predhlađenje vodonika, nudeći mogućnosti za smanjenje vremena punjenja i vremena čekanja između punjenja goriva, uz minimiziranje troškova instalacije.
Tehnički podaci
Projektni pritisak
EN/CE/PED Vakuum do 1.250 barg (18.125 psig)
ASME vakuum do 1.250 barg (18.125 psig)
Projektna temperatura
316/316L SST –196°C (kriogeno) do 800°C (–321°F do 1.472 °F)
Veze
Prilagodljivo od male cevi do velikih cevi (¼ do 30)
Standardni materijali: 304L ili 316L SST (ostali materijali dostupni na zahtev)
Dimenzije i težine
Na zahtev, prilagođen zahtevima u rasponu od nekoliko kilograma do desetina tona
Kako radi
Princip rada
Izmenjivači toplote sa štampanom pločom rade sa dva ili više medija na suprotnim stranama difuzione zavarene ploče. Moguće je imati protok visokog pritiska sa obe strane, a obrazac 2D ili 3D ploče može se optimizovati kako bi se obezbedila potrebna toplotna dužina i pad pritiska.
Dizajn

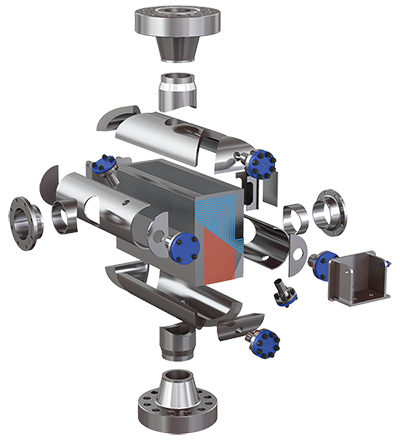

Dizajn izmenjivača toplote sa štampanom pločom ima složen obrazac protoka hemijski urezan na ravnim listovima materijala. Ovaj obrazac protoka je optimizovan za svaku specifičnu dužnost kupca kako bi se obezbedile potrebne toplotne i hidraulične karakteristike. Svaki obrazac ploče kola protoka može biti različit, što daje mogućnost asimetričnih protoka i optimizovanog 2-faznog ponašanja.
Pojedinačne ploče se zatim slažu u blok i difuziono zavaruju (vezuju) u najsavremenijoj peći na visokoj temperaturi i pritisku. Više blokova se može zavariti zajedno kako bi se stvorio potreban toplotni kapacitet ili područje prenosa toplote. Ulazni i izlazni razvodnici protoka, priključci za kupca i (ako je potrebno) priključci za odvod, odzračivanje ili čišćenje iz zavarenih sklopova kolektora, koji se zavaruju na završeno jezgro kako bi se završio izmenjivač toplote.
Projektovani pritisci do 1.250 bara (18.125 psi) u nerđajućem čeliku 304/316 mogu se postići ovom konfiguracijom.
Površine za prenos toplote su prilagođene na osnovu zahteva.
Jedinstvene karakteristike koje čine razliku
Alfa Laval ima više od 80 godina iskustva u tehnologiji prenosa toplote, a kontinuirano razvijamo nove inovacije kako bismo poboljšali performanse, pouzdanost i održivi uticaj naše opreme. Naši izmenjivači toplote sa štampanom pločom sadrže niz jedinstvenih karakteristika koje nećete naći nigde drugde.
OptiBond™
Robusno i kompaktno rešenje za potrebe visokog pritiska
Najsavremenija tehnologija difuznog zavarivanja (lepljenja) obezbeđuje najveću trajnost i toplotnu efikasnost u okviru ultrakompaktnog izmenjivača toplote sa zavarenim pločama.
3DPlate™
Sprečava začepljenje u uslovima zamrzavanja
Patentirani 3D obrazac ploča održava visoku efikasnost i maksimalno vreme rada kada se koriste tečnosti na bazi vode kao što su glikoli u kriogenim primenama.
